安卓主板開發板定制開發-嵌入式ARM主板研發
開發板概述：
開發板（demoboard）是用來進行嵌入式系統開發的電路板，包括中央處理器、存儲器、輸入設備、輸出設備、數據通路/總線和外部資源接口等一系列硬件組件。開發板一般由嵌入式系統開發者根據開發需求自己訂制，也可由用戶自行研究設計。
開發板分類：
目前最為人熟知的開發板有幾大基礎陣營：功能簡單成本低廉的51單片機系列和STM32系列、移動設備和嵌入式平臺常用的ARM系列、高端設備和芯片開發者所用的FPGA開發板、用于數字信號和圖像處理的DSP開發板等。
在ARM平臺中，除了樹莓派、香蕉派、香橙派等各種水果系列；也有STM等單片機大廠的各種方案開發板；還有服務于AI和機器學習的英偉達Jetson系列；以及基于全志、晶晨、聯發科、高通、紫光展銳等平臺方案的開發板。
開發板應用：
商業應用：安防監控，圖像識別設備，4G 音視頻傳輸，智能手持終端，智能車載設備，機器視覺與機器人，智能信息采集設備，智能 PoS 收銀機，行業平板，醫療與工業設備，自動駕駛，人工智能，智能家居，特殊行業應用等多種領域。
學習用途：Android 與硬件之間的打交道。可以嘗試自己編譯系統，然后修改系統源碼，再打包系統安裝（如果只做應用的話，找臺手機用即可，沒太大必要購買專門開發板）。
新移科技專門基于 聯發科、高通、紫光展銳 平臺設計了相關的安卓開發板，可以提供給有需要的朋友買來對于智能核心板的功能開發與測試評估。
XY001安卓開發板是新移科技獨立研發，采用了副板架在底板的配套方式，支持更換不同平臺核心板的副板就能直接完成對某個平臺核心板在客戶項目需求中的技術評估，既能在研發前期節約人力和物力成本，也能更直觀體現出不同平臺的核心板在同一個硬件下的各個技術參數的對比及運行體驗，滿足市場大部分的行業項目需求。
新移科技所提供的技術服務：
比如：能給到客戶完整的嵌入式主板解決方案及系統級開發服務，包括不限于以下服務：
1、芯片選型：如MT6877、MT6853、MT8788、MT6762、T618、SDM450等，PCB概念設計，規格，圖紙及系統的基礎設計。
2、PCBA物料采購：我們有SMT加工部門負責主板阻容件物料采購及主板加工。
3、整體解決方案：包括五金外殼的模具設計，對于移動智能設備，也包括電池，觸摸屏，集成其它的PCBA，自定義的IO接口，內存，CPU及存儲芯片等。
4、快速定制：通過對ARM安卓主板進行定制，包括添加或刪除組件，接口及功能來進行主板的定制，限制端口的訪問等，可以縮短項目上市時間，減少開發成本。
5、開發套件：如：指紋模塊，人臉識別模塊，NFC模塊等。
6、核心板：客戶購買核心板，自行開發底板，提供硬件技術開發支持，外設：包括液晶屏，觸摸屏，攝像頭等由客戶自行調試。
7、底板：幫助客戶定制底板，在保證產品開發周期與質量的前提下定制底板，包括PCBA報價，PCB Layout，驅動開發，固件定制等。

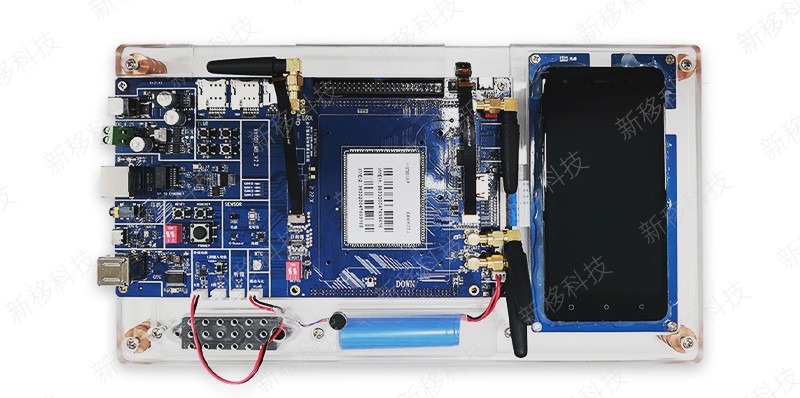

新移4G 安卓開發板圖示：
| 序號 | |
| 1 | RESET 鍵，當在使用時按這個鍵系統會復位 |
| 2 | 這個鍵是接在 PMIC 上，可以通過軟件自定義功能 |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | Type-C USB 口，這個是一個串口 DEBUG 用的。在調試時打串口 LOG |
| 13 | USB 轉 UART 接口切換開關 |
| 14 | 其它的 UART 可以接到這個上面，然后通過 USB 轉 UART 芯片最后通過 USB 線與電腦連接 |
| 15 | |
| 16 | |
| 17 | |
| 18 | RJ45 接口（SPI 轉的 RJ45） |
| 19 | |
| 20 | Type-C USB 口，可以用來 USB ADB 調試，可以連接電腦 COPY 數據 |
| 21 | 兩個 USB A 口，可以用來接鼠標，U 盤類的設備 |
| 22 | USB OTG 與電池溫度檢測拔動開關 |
| 23 | |
| 24 | |
| 25 | |
| 26 | |
| 27 | |
| 28 | |
| 29 | |
| 30 | |
| 31 | 安卓核心板（XY8788/XY6771/XY6761/XY6762/XY6765） |
| 32 | |
| 33 | |
| 34 | GPS 小辣椒天線（真正產品建議用陶瓷有源或無源天線） |
| 35 | 用電源供電還是用外接電源供電的拔動開關 |
| 36 | |
| 37 | |
| 38 | 安卓開發板標配的 5 寸 HD（1280*720）的 IPS 屏 |

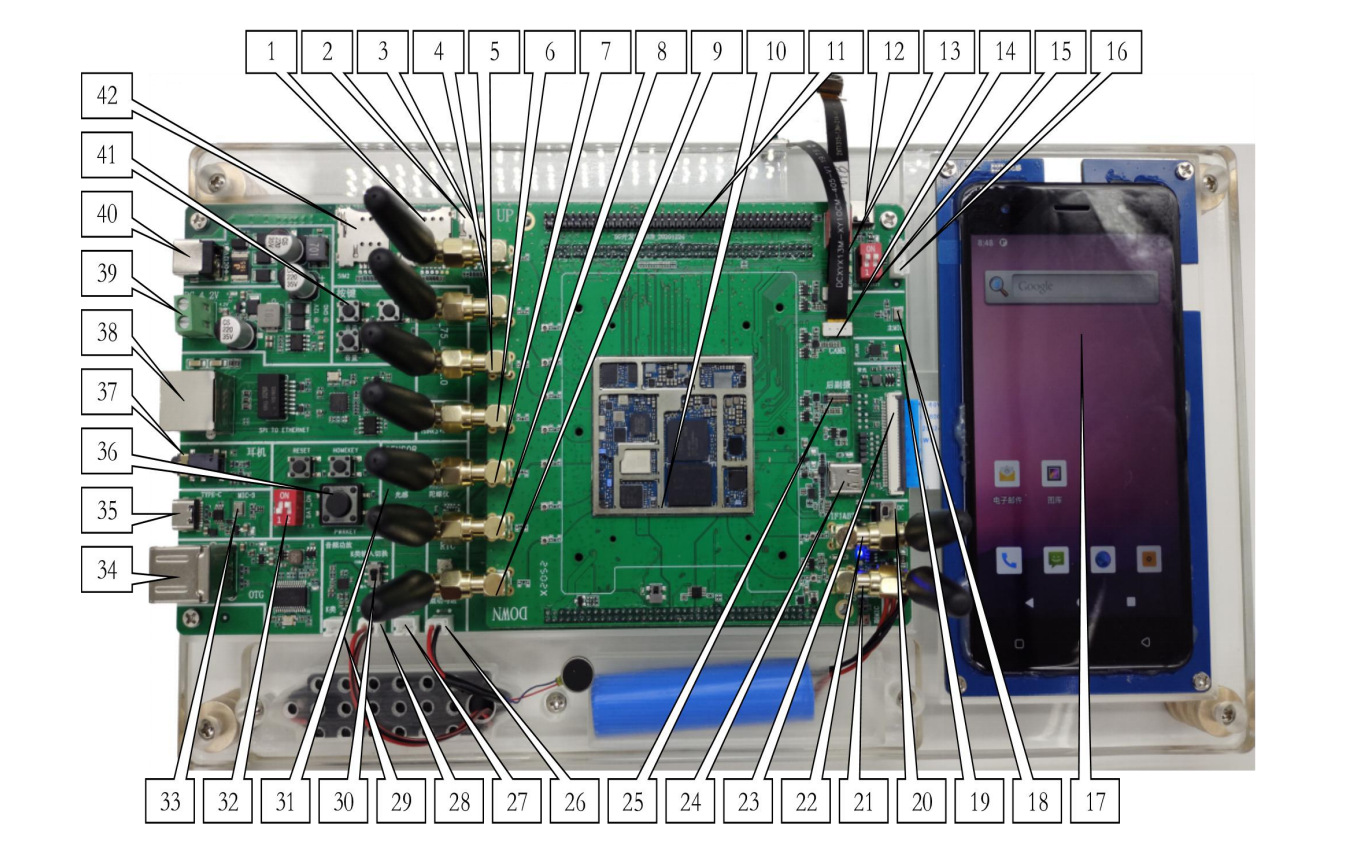

新移5G 安卓開發板圖示：
| 序號 | 功能說明 |
1
| 帶熱插拔的 Mirco SIM2 卡座 |
| 2 | 帶熱插拔的 TF 卡座 |
| 3 | 5G 天線 ANT0 (B1/3/5/8/34/39/40 TRX +N1 TRX) |
| 4 | 5G 天線 ANT1 (B1/3/5/8/34/38/39/40/41 DRX +N1/41 DRX) |
5
| 5G 天線 ANT2 (N1/41/77/78/79 PRX2) |
6
| 5G 天線 ANT2 (N1/41/77/78/79 PRX2) |
7
| 5G 天線 ANT4 (N77/78/79 DRX2) |
| 8 | 5G 天線 ANT5 (N41 TRX+ N77/78/79 DRX2) |
9
| 5G 天線 ANT5 (N77/78/79 TRX) |
10
| XY6873 或者 XY6853 核心板 |
11
| 核心板預留出的 GPIO 口 |
12
| Type-C USB 口，這個是一個串口 DEBUG 用的。在調試時打串口 LOG |
| 13 | MIPI 接口的前攝像頭 |
| 14 | MIPI 接口的主后攝像頭 |
15
| USB 轉 UART 接口切換開關 |
16
| 其它的 UART 可以接到這個上面，然后通過 USB 轉 UART 芯片最后通過 USB 線與電腦連接 |
17
| 開發板標配的 5 寸 HD（1280*720）的 IPS 屏 |
18
| 主 mic |
19
| 閃光燈 |
20
| 用電源供電還是用外接電源供電的拔動開關 |
21
| GPS 天線 |
| 22 | Wifi 天線 |
23
| 50PIN 的 LCD ZIF 連接器 |
24
| Type-C USB 口，可以用來 USB ADB 調試，可以連接電腦 COPY 數據 |
25
| Mipi 的后副攝像頭 |
26
| 接振動馬達 |
| 27 | 接手機聽筒 |
| 28 | 8 歐 1W 的喇叭接口 |
29
| 8 歐 2W 的喇叭接口 |
30
| K 類和 D 類選擇切換開關 |
31
| 傳感器區域 |
32
| USB OTG 與電池溫度檢測拔動開關 |
| 33 | 副 mic |
| 34 | USB HUB 芯片 |
35
| ype-C USB 口，可以用來 USB ADB 調試，可以連接電腦 COPY 數據 |
36
| 系統開機鍵，長按開機 |
37
| 耳機口 |
38
| SPI 轉 RJ45 以太網接口，10M 帶寬 |
39
| 外接 4.2V 電源輸入接口 |
40
| 外接 12V 電源輸入接口 |
41
| 矩陣按鍵區域，按鍵值可以軟件配置 |
42
| 帶熱插拔的 Mirco SIM1 卡座 |
